概述

電容式電壓互感器（以下簡稱CVT）用于頻率為50Hz的中性點有效接地的交流電力系統中，接于線與地之間，為電氣測量儀器、儀表和保護、控制裝置提供電壓信號，并可兼作耦合電容器，用于電力線載波通信系統。

CVT為戶外式，安裝運行地區海拔高度不超過1000米，環境空氣溫度范圍為－40℃~+55℃，最大風速不超過150km/h，地震烈度不超過8度。

CVT可在1.2倍額定電壓下長期運行，在1.5倍額定電壓下運行30s。

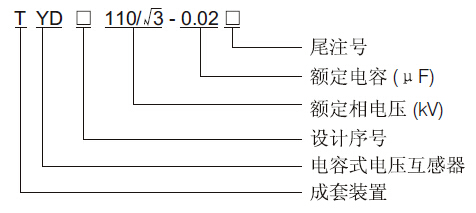

型號及其含義

尾注字母“H”表示產品為防污穢型，“G”表示產品為高原型，“TH”表示產品為濕熱帶型。

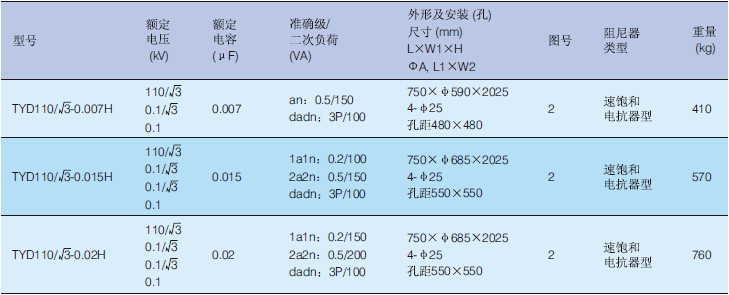

技術參數表

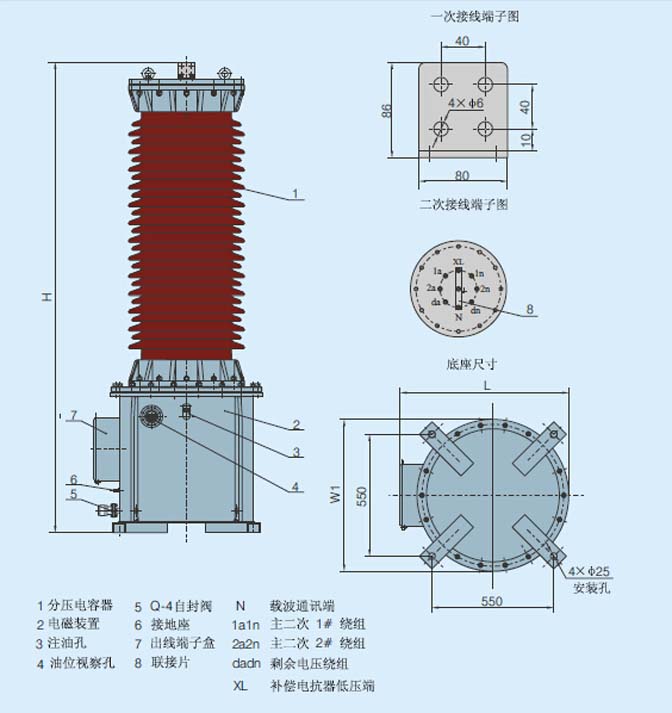

外形及安裝尺寸
