   本文內容含有：JDZ10-10電壓互感器的接線圖，結構特征，接線方式，尺寸圖，技術參數的說明及JDZ10-10電壓互感器標識的內容。

   JDZ10-10電壓互感器是一種特殊的變壓器，具有變壓器的電壓變換、阻抗變換和電氣隔離三重作用，它將高壓回路或低壓回路的高電壓轉變?yōu)榈碗妷海ㄒ话銥?00V），供給儀表和繼電保護裝置實現測量、計量、保護等作用。

本產品符合IEC60044及GB20840.3-2013電流互感器標準。

產品優點：

1.體積小。

2.具有良好的絕緣性能和防潮性能。

3.安裝便捷，適合任何位置任意方西安裝。

4.技術成熟 產品相對比較穩定。

一、概述

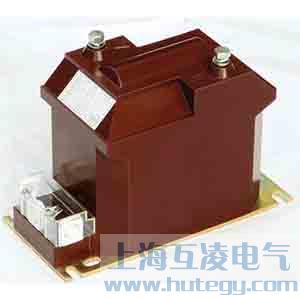

   JDZ10-10電壓互感器等同于RZL-10電壓互感器，為單相、戶內、干式全封閉產品，使用時單臺或二臺一組， 二臺一組時為V/V連接， 三臺一組時為 V /V/V連接（具體接線方式請查本文第六點）分別適用于額定頻率 50HZ 或 60HZ , 額定電壓為 3kV、6kV、10kV 電力系統中作電能計量、電壓監控和繼電保護用。

二、結構特征

  本電壓互感器主要采用環氧樹脂全封閉澆筑結構，將互感器的一次繞組二次繞組及鐵心澆筑在一起。

JDZ10-10電壓互感器 雙繞組和三繞組電壓互感器的結構：

  供測量用的電壓互感器，一般都做成單相雙繞組結構.當兩端絕緣等級相同時，可以單相使用，也可以組合起來作 三相使用。對這種電壓互感器的主要技術要求是保證必要的準確級。

  供接地保護用的電壓互感器還具有一個輔助二次繞組，稱三繞組電壓互感器。三相的輔助二次繞組結成開口三角形，一旦系統發生單相接地時中性點出現位移，輔助二次繞組上會出現一個零序電壓，所以輔助二次繞組現稱零序電壓線組。

   三繞組電壓互感器一般做成單相，做成三相時應采用三相五拄式(三相三柱旁扼式)鐵心，且電壓在10kv及以下，這是為了提供零序磁通的回路。對于這種電壓互感器，零序電壓繞組的準確級要求不高，一般為3B級或6B級，以保證開口三角端子電壓在一定范圍之內，但要求具有一定的過勵磁特性。

三、環境條件

1.海拔高度不超過3000米;
2.周?chē)h(huán)境溫度不高于+40'C，不低于-5'C；
3.周?chē)諝獾南鄬?duì)濕度不大于65%（20'C）；
4.滿足II級污穢等級；
5.安裝場所無腐蝕性的氣體

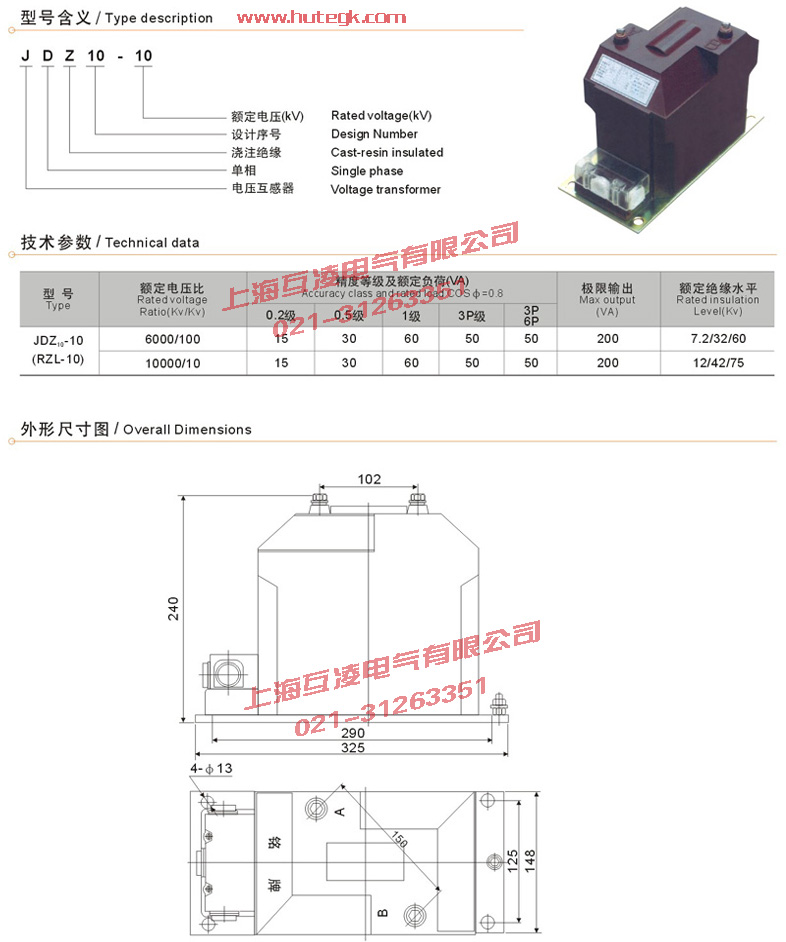

四、技術表

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

五、安裝尺寸圖

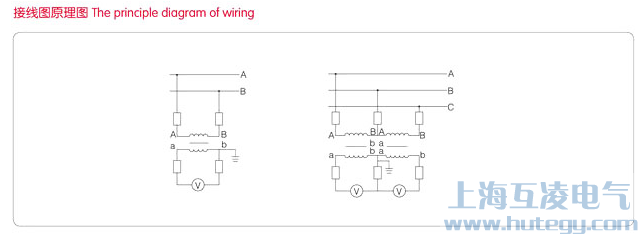

六、接線方式

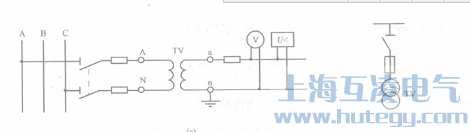

1．一個單相電壓互感器的接線

   這種接線方式在三相線路上，只能測量某兩相之間的線電壓，用于連接電壓表、頻率表及電壓繼電器等。

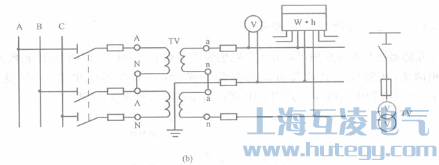

2．兩個單相電壓互感器的V／V形接線

   這種接線方式又稱不完全星形接線，可以用來測量三個線電壓，供儀表、繼電器接于三相三線制電路的各個線電壓。

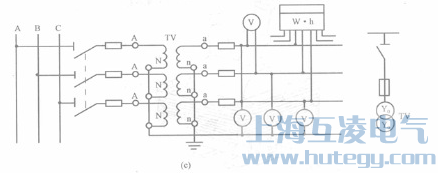

3．三個單相電壓互感器Y。／Y。形接線

   這種接線方式能滿足儀表和繼電保護裝置選用相電壓和線電壓的要求。在一次繞組中點接地情況下，也可裝用絕緣監察電壓表。

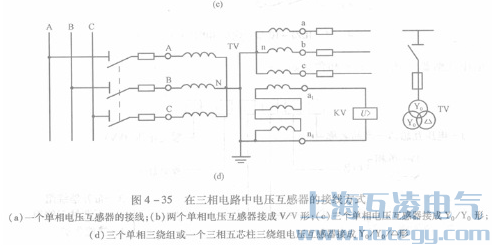

4．三個單相三繞組電壓互感器或一個三相五芯柱三繞組電壓互感器Y。／Y。／△（開口三角形）接線

   這種接線方式在10kV中性點不接地系統中應用廣泛，它既能測量線電壓、相電壓并能組成絕緣監察裝置和供單相接地保護用。接成Y。形的二次繞組稱為基本二次繞組，用來接儀表、繼電器及絕緣監察電壓表；接成(開口三角形)的二次繞組，稱為輔助二次繞組，用來連接監察絕緣用的電壓繼電器。在系統正常運行時，開口三角形兩端的電壓接近于零，當系統發生一相接地時，開口三角形兩端出現零序電壓，使電壓繼電器吸合，發出接地預告信號。

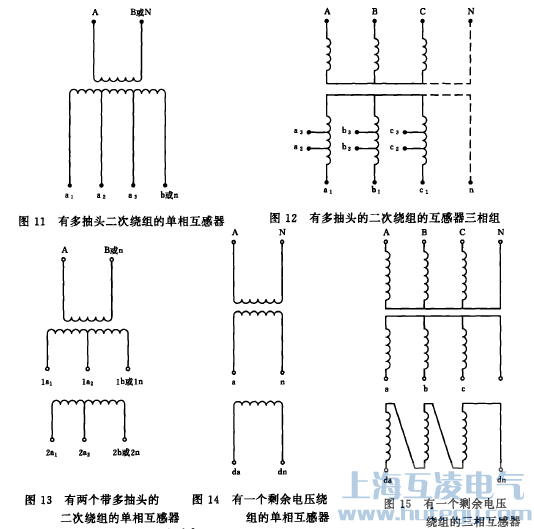

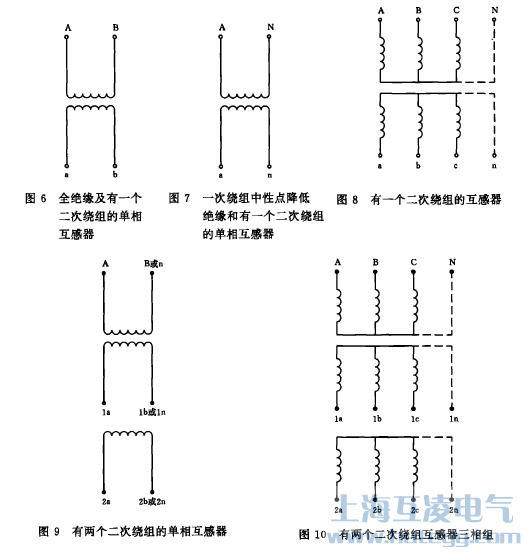

七、JDZ10-10電流互感器標識

八、我們是JDZ10-10電壓互感器生產廠家

電壓互感器生產車間視頻：

車間視頻：

　　九、電磁式電壓互感器試驗項目講解

　　一、測量繞組的絕緣電阻

　　測量繞組絕緣電阻的主要目的是檢測其絕緣是否有整體受潮或劣化的現象。測量時一次繞組用2500V兆歐表，二次繞組用1000V或2500V兆歐表，而且非被測繞組應接地。測量時還應考慮空氣濕度、套管表面臟污對繞組絕緣電阻的影響。必要時將套管表面屏蔽，以消除表面泄露的影響。溫度的變化對絕緣電阻影響很大，測量時應記下準確溫度，比便比較。為減小溫度的影響，最好在繞組溫度穩定后進行測試。

　　二、測量繞組的介質損耗因數tgδ

　　測量20KV及以上電壓互感器一次繞組連同套管的介質損耗因數tgδ,能夠靈敏地發現絕緣受潮、劣化及套管損壞等缺陷。由于電壓互感器的絕緣方式分為全絕緣和分級絕緣兩種，而絕緣方式不同測量方法和接線也不相同，故分別加以敘述。

　　三、油中溶解氣體色譜分析

　　電壓互感器絕緣油中溶解色譜分析對診斷放電性缺陷具有重要作用。其注意值為：總烴100pm；氫150pm；乙炔2ppm。對新投放的電壓互感器，其油中不應含有乙炔。可見乙炔含量仍有重要指標。乙炔含量異常，一般由兩種情況：一是穿芯螺絲懸浮電位放電，二是繞組絕緣有放電性缺陷。現場實例表明，在三倍頻感應耐壓試驗中，被擊穿的電壓互感器絕緣油中的乙炔含量一般可達數十ppm。所以當乙炔含量超過注意值時應跟蹤試驗，對有增長趨勢者，應進行其他檢查性試驗，如局部放電，感應耐壓試驗等，直至吊芯檢查，找出乙炔氣體產生的原因。

　　四，交流耐壓試驗

　　電磁式電壓互感器的交流耐壓試驗有兩種加壓方式。一種是外施工頻試驗電壓的方式，適用于額定電壓為35kv及以下的全絕緣電壓互感器的交流耐壓試驗，試驗接線和方法與電流互感器的交流耐壓試驗相同。對于110kv及以上的串級式或分級絕緣式的電壓互感器，《規程》推薦采用倍頻感應耐壓的方式。

　　五、局部放電試驗

　　根據國家標準《互感器局部放電測量》（GB5583-85)知，對于互感器進行局部放電測量時，加在被試互感器高壓端上的預加電壓高達其正常運行電壓的2倍以上。這對電流互感器來說是允許的。然而對于電磁式電壓互感器，在額定頻率的額定電壓下，鐵芯已經開始飽和，對于JCC2-220型互感器，甚至在額定電壓的80%以下鐵芯就開始飽和。
