摘要：

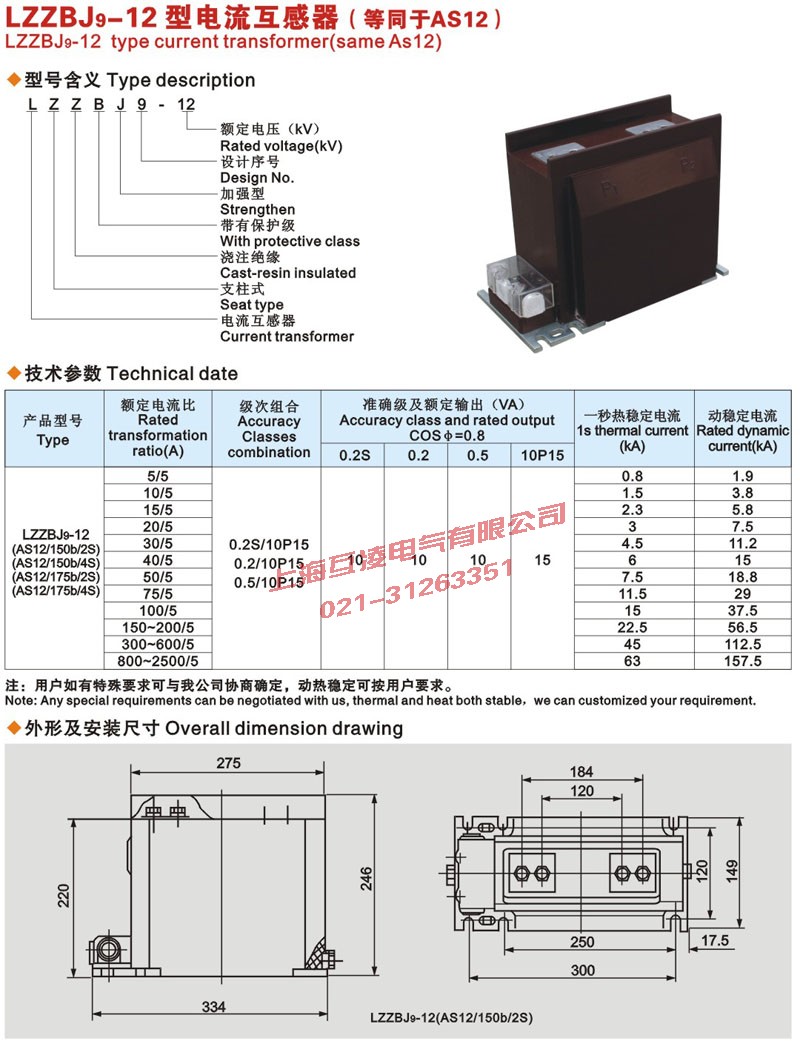

　　主要介紹AS12/150B/2S電流互感器等同于LZZBJ9-12/150B/2S電流互感器的外形尺寸圖，相關參數（電流比，準確級，容量等）

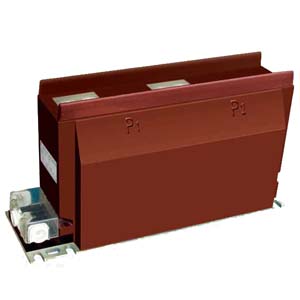

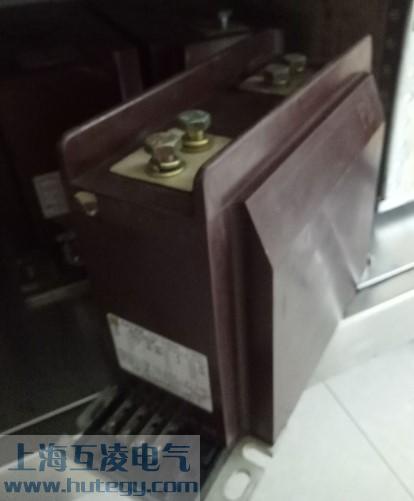

　　實物圖如下：

　　車間視頻如下：

電流互感器視頻：

　　一、簡介

　　為環氧樹脂澆注全封閉支柱式結構，適用于戶內交流額定電壓為10KV及以下，額定頻率為50-60HZ的戶內電力線路及其設備中作電流、電能測量和繼電保護使用。為擴大適用范圍，本型互感器設計三種不同的技術參數以供選擇。另外，根據用戶的需要，本型互感器還可設計為多變比及策略與保護級變化不同等特殊規格

　　二、結構

　　AS12/150B/2S電流互感器為支柱式結構，采用環氧樹脂澆注而成，耐污穢，耐潮濕性能好，也適宜于濕熱地區。本互感器的二次線圈由一個測量級和一個（或兩個）保護級，兩（或三個）繞組所組成。鐵芯采用進口優質冷軋硅鋼片繞制成形，并經嚴格熱處理。二次出線端子處安裝有接線護罩宜于戶內任何方向、位置安裝。護罩正面及兩個側面各有一個孔供二次接線用，安裝可靠。因此在三個方向上均可引出二次接線。并且防護罩具有防竊電功能。

　　三、技術數據

　　1、額定絕緣水平：12/42/75kV；

　　2、負荷功率因數：COS&=0.8(滯后)；

　　3、額定二次電流：5A或1A；

　　4、表面爬電距離：260mm，滿足II級污穢等級要求；

　　5、產品標準：GB1208-1997《電流互感器》；

　　6、儀表保安系數：FS≤10；

　　四、校驗方法

　　在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。

　　五、原理

　　電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

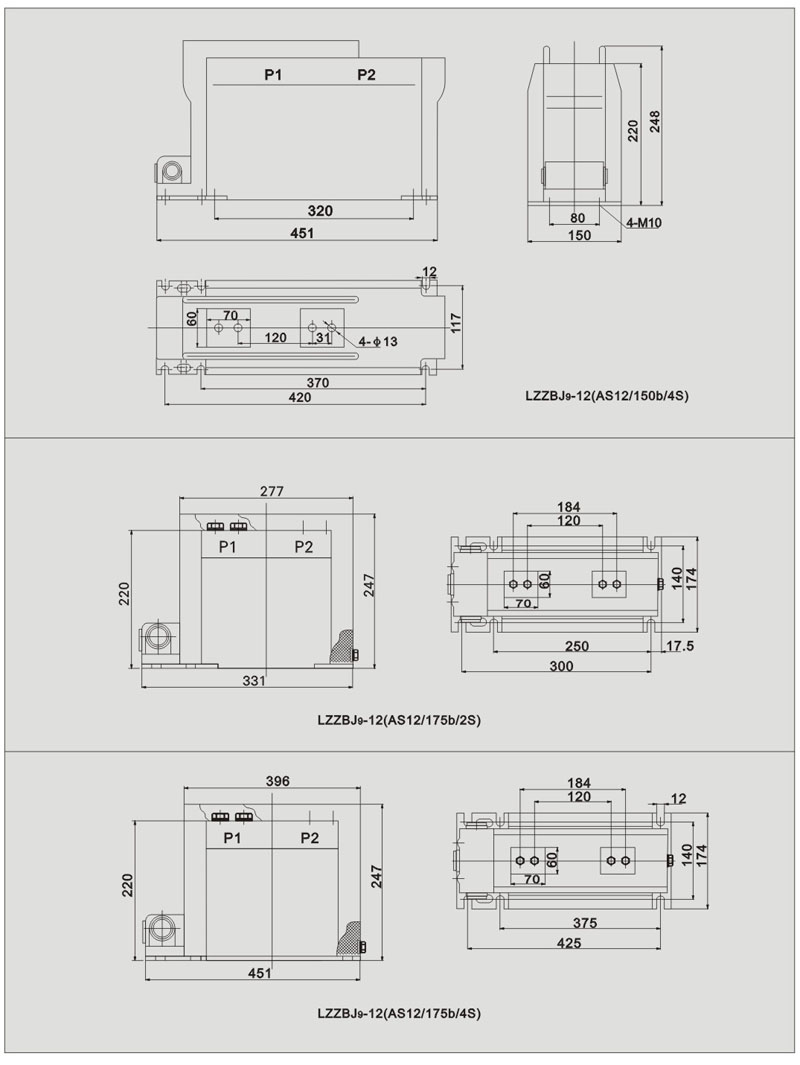

　　六、外形尺寸圖
